JL6C8 QFN32 IC voor KCX_BT_EMITTER_V1.7 Bluetooth 5.3 audio zender en ontvanger twee-in-één module board Stereo draadloze module

JL6C8 QFN32 IC voor KCX_BT_EMITTER_V1.7 Bluetooth 5.3 audio zender en ontvanger twee-in-één module board Stereo draadloze module

Toepassingen
Bluetooth-stereo-geluidsdoos
Bluetooth Mono Sound Box
Bluetooth TWS Soundbox

CPU
32-bits DSP ondersteunt hardware Float Point Unit (FPU)
met een vermogen van niet meer dan 50 W
64Vectoriseerde onderbrekingen
4 Niveaus onderbreken prioriteit

DSP-geluidsverwerking
SBC, AAC Audio decodering ondersteund voor BT audio
Ondersteunde mSBC-stemcodecs voor BT-telefoon
Ondersteunt MP2, MP3, WMA, APE,
AAC, MP4, M4A, WAV, AIF, AIFC audio decodering
Packet loss concealment (PLC) voor spraakverwerking
Acoustic echo cancellation/suppression (AEC,AES)
Eenvoudige/dubbele MIC omgevingsgeluidsonderdrukking (ENC)
Multiband DRC-beperker
30-band EQ-configuratie voor spraakeffecten

Audio codec
Twee kanalen 16-bits DAC, SNR >= 95dB
Drie kanalen 16-bits ADC, SNR >= 90dB
De steekproefpercentages van
8KHz/11.025KHz/16KHz/22.05KHz/24KHz/
32KHz/44.1KHz/48KHz worden ondersteund
Een analoge MIC-versterker, ingebouwde MIC-biasgenerator
Ondersteunt twee PDM digitale MIC-invoer
drie kanalen Stereo-analoge MUX
Ondersteunt cap-less, single-ended, en
differentialmodus op het DAC-pad
Ondersteunt 16 ohm en 32 ohm luidspreker laden

Bluetooth
Compatibel met Bluetooth
V5.1+BR+EDR+BLE-specificatie
Voldoen aan class1 class2 en class3 zendingen
vermogen
Ondersteuning van GFSK en π/4 DQPSK voor alle pakkettypen
Biedt +6 dBm zendvermogen
ontvanger met een gevoeligheid van -90 dBm
Snelle AGC voor een verbeterd dynamisch bereik
Ondersteuning
A2dpavctpavdtpavrcphfpsppsmpattgapg
Profiel van de ATRFcommsdpl2cap

Perifere apparatuur

Een full speed USB 2.0 OTG-controller
Vier multifunctionele 16-bits timers, ondersteuning
opslag- en PWM-modus
Drie 16-bits PWM-generatoren voor motoren
rijden
Drie full-duplex basis UART, UART0 en
UART1 ondersteunt DMA-modus
Twee SPI-interfaces ondersteunen host en apparaat
modus
Een hardware IIC-interface ondersteunt host en
toestelmodus
Ingebouwde Cap Sense Sleutelcontroller
10-bits ADC voor analoge bemonstering
Externe ontwaking/onderbreking op alle GPIO's

PMU
Laagspannings-LDO voor interne digitale en
analoge schakelvoeding
Stroomverbruik van 3uA in de modus 'afsluiting'
Ingebouwde LDO voor de kern, I/O, Bluetooth en
flits
VBAT is 2,2 V tot 5,5 V.
VDDIO is 2,2 V tot 3,6 V

Pakket

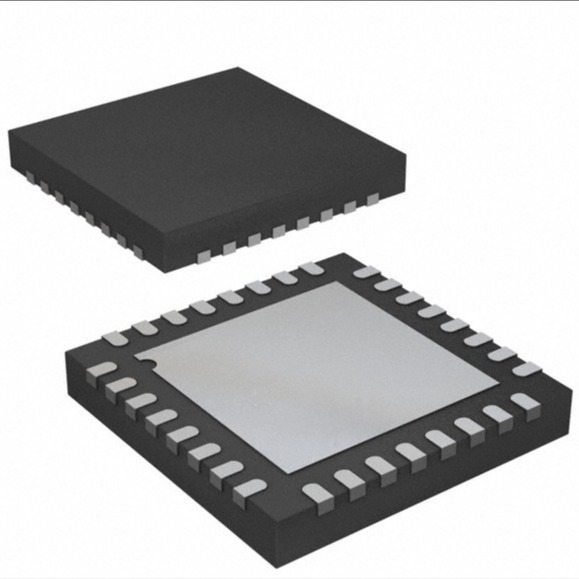

QFN32 ((4mm*4mm)

Temperatuur
Werktemperatuur: -20°C tot +70°C
Bergingstemperatuur: -65°C tot +150°C





Voor meer informatie over gerelateerde modules:



Beschrijving:
De KCX_BT_EMITTER-module is een draadloze Bluetooth-audio-ontvangermodule die Bluetooth-stereo-audio-overdracht en -ontvangst integreert.ondersteunt het onthouden van het laatste automatisch aangesloten Bluetooth-apparaat en het automatisch opnieuw aansluiten, ondersteunt seriepoort AT-opdrachtconfiguratie om verbinding te maken met een compatibele gespecificeerde Bluetooth-apparaatnaam, zoekresultaten te verkrijgen, Bluetooth-naam te wijzigen, verbinding en ontkoppeling te bedienen,en andere opdrachtenDeze module configureert de module om te werken in Bluetooth-audio-transmissie-modus of Bluetooth-audio-ontvangsmodus door het instellen van kortsluiting soldeerverbindingen, ondersteunt indicator status display,en verbindingsstatusniveauHet wordt veel gebruikt bij gelegenheden die Bluetooth-audioontvangst, Bluetooth-audio-overdracht, draadloze audiooverdracht, DIY-modificatie, enz. vereisen.Wanneer geconfigureerd in Bluetooth-audio-transmissie-modus: het kan draadloos stereo-audio-signalen verzenden via Bluetooth met de module geconfigureerd in ontvangstmodus,en kan ook worden aangesloten op sommige Bluetooth-headset en Bluetooth-luidsprekers om draadloos audio signalen over te brengen naar deze Bluetooth-ontvangende apparaten. Wanneer het is geconfigureerd in de Bluetooth-audioontvanger: het kan worden aangesloten op smartphones en tablets om Bluetooth-muziek af te spelen.

KCX_BT_EMITTER Bluetooth Audio Transmitter Module Serial Port Operation Manual

1Inleiding:

De TTL-serieinterface is een uitgebreide interface van de module, die voornamelijk wordt gebruikt om de besturing en het afstandsbediening van de computer te realiseren,met een vermogen van niet meer dan 50 WIn dit artikel wordt geïntroduceerd hoe u de seriële poort gebruikt om de Bluetooth-zendermodule te bedienen.

2Schematisch schema
Computerbesturing Bluetooth-module verbindingsdiagram (gebruik computer om Bluetooth-module te bedienen via USB naar TTL-module)

3: Installatie van USB-to-TTL-lijnstuurprogramma's
Als u de Bluetooth-module via een computer bedient, moet u een USB- naar TTL-seriepoortmodule gebruiken om de interface te converteren.Deze stuurprogramma is slechts een USB naar TTL seriepoort kabel stuurprogramma en heeft niets te maken met de Bluetooth-module (u hoeft het niet te installeren wanneer u de USB naar TTL seriepoort module niet nodig hebt). Nadat de USB-kabel is aangesloten op de computer, wordt u gevraagd om de driver te installeren. Dubbelklik op CH341SER_V3.3[2012-02].EXE om de driver te installeren.

Verbindingssoorten:
