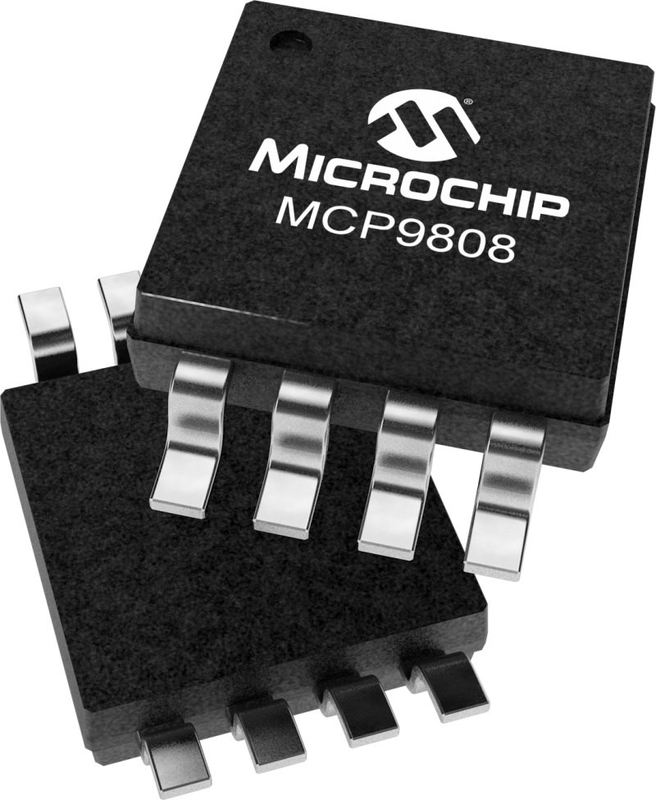

MCP9808 de Temperatuur van sensoric MCP9808-E/MS For Sophisticated Multi-Zone Controle
MCP9808 sensor IC
,Multistreektemperatuur Controlesensor IC
,Verfijnde Controlesensor IC
MCP9808 sensor IC MCP9808-E/MS voor verfijnde temperatuur controletoepassing met meerdere zones
MCP9808 de digitale temperatuursensor zet temperaturen tussen -40°C en +125°C in een digitaal woord met (max.) om nauwkeurigheid ±0.5°C. MCP9808 komt met gebruiker-programmeerbare registers die flexibiliteit voor temperatuur het ontdekken toepassingen verstrekken. De registers staan gebruiker-verkiesbare montages zoals Sluiting of low-power wijzen en de specificatie van temperatuurgebeurtenis en Kritieke outputgrenzen toe. Wanneer de temperatuur voorbij de gespecificeerde grensgrenzen verandert, de MCP9808-output een Gebeurtenissignaal. De gebruiker heeft de optie om de het signaalpolariteit van de gebeurtenisoutput als actief-lage of actief-hoge comparateursoutput voor thermostaatverrichting te plaatsen, of aangezien de temperatuurgebeurtenis output voor systemen met microprocessor onderbreekt. De gebeurtenisoutput kan ook als Kritische temperatuuroutput worden gevormd. Deze sensor heeft de industrie standaard met 2 draden die, SMBus en compatibele (100kHz/400kHz-busklok) periodieke interface de Standaard van I2C™Compatible, tot acht sensoren toelaten om in één enkele periodieke bus worden gecontroleerd. Deze eigenschappen maken het MCP9808-ideaal voor verfijnde temperatuur controletoepassingen met meerdere zones.
Specificaties:
|
Categorie
|
Geïntegreerde schakelingen (ICs)
|
|
Sensor IC
|
|
|
Mfr
|
Microchiptechnologie
|
|
Reeks
|
-
|
|
Pakket
|
Tube/REEL
|
|
Deelstatus
|
Actief
|
|
Aantal Beetjes
|
17
|
|
Aantal Kanalen
|
1
|
|
Macht (Watts)
|
18 mw
|
|
Voltage - Levering, Analogon
|
5V
|
|
Voltage - Digitale Levering,
|
5V
|
|
Opzettend Type
|
De oppervlakte zet op
|
|
Pakket
|
QFN/SOIC |
|
Het Aantal van het basisproduct
|
MCP9808
|
Eigenschappen:
(typisch) ±0.25°C van -40°C aan +125°C
±0.5°C (maximum) van -20°C aan +100°C
0.5°C, 0.25°C, 0.125°C, 0.0625°C
De Grens van het temperatuurvenster
Kritische temperatuurgrens
Waakzame Output van de gebruikers de Programmeerbare Temperatuur
Werkende Voltagewaaier: 2.7V aan 5.5V
Werkende Stroom: (typische) 200 µA
Sluitingsstroom: 0,1 (typische) µA
Interface met 2 draden: I2C/SMBus Compatibel systeem
Beschikbare Pakketten: 2x3 dfn-8, msop-8
Aec-Q100 Gekwalificeerde Rang 1
