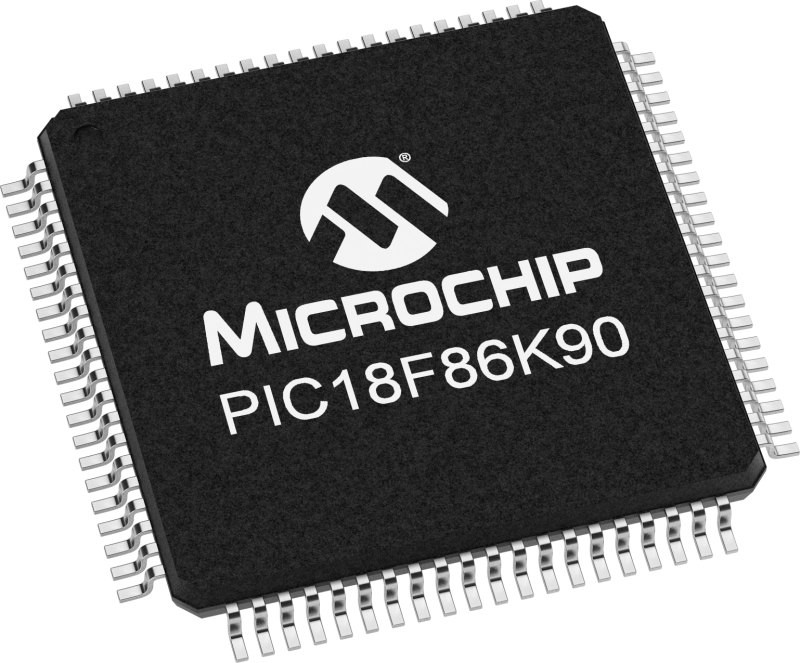

PIC18F86K90-I/PT MICROCONTROLLER VAN DE BEELDreeks 64KB FLITS DE MET 8 BITS 80TQFP MCU PIC18F86K90 VAN IC
Microcontroller IC van de BEELDreeks met 8 bits
,PIC18F86K90-I/PT Microcontroller IC
,Microcontroller 64KB FLITS de met 8 bits van IC
PIC18F86K90-I/PT MICROCONTROLLER VAN DE BEELDreeks 64KB FLITS DE MET 8 BITS 80TQFP MCU PIC18F86K90 VAN IC
Microcontroller van de BEELDreeks 64MHz 64KB (32K x 16) FLITS de met 8 bits 80-TQFP (12x12) MCU van IC
Specificatie: 64KB FLITS DE MET 8 BITS 80TQFP VAN IC MCU
|
Categorie
|
Interface - Bestuurders, Ontvangers, Zendontvangers
|
|
Mfr
|
Microchiptechnologie
|
|
Reeks
|
Microcontroller IC-MCU van de BEELDreeks |
|
Deelstatus
|
Actief
|
| Het Type van programmageheugen | Flits |
| De Grootte van het programmageheugen (KB) | 64 |
| Cpu-Snelheid (MIPS/DMIPS) | 16 |
| Gegevens EEPROM (bytes) | 1024 |
| Vang/Compare/PWM (CCP) | 7 |
| Verbeterd vang/Compare/PWM (ECCP) | 3 |
| Maximum Digitale Tijdopnemers met 8 bits | 6 |
| Aantal ADCs | 1 |
| ADC Kanalen | 24 |
| Maximum ADC Resolutie (beetjes) | 12 |
| Aantal Comparateurs | 3 |
| Aantal USB-Modules | 0 |
| Het aantal van KAN Modules | 0 |
| Segment LCD | 192 |
| Ethernet | Niets |
| Temperaturen. Waaier Min. | -40 |
| Temperaturen. Waaiermax. | 125 |
| Max. van het verrichtingsvoltage (V) | 5.5 |
| Verrichtingsvoltage Min. (V) | 1.8 |
| Pin Count | 80 |
| Lage Macht | Ja |
Geadviseerd voor Automobielontwerp
nanoWatt XLP-technologie voor lage slaap, van RTCC, LCD en WDT-stromen
Low-Power BOR
Ultra Low-Power Activering
Snelle Activering
De lage Stromen van de Inputlekkage
Tot 16 MIPS Prestaties
Het werken versnelt aan 64 Mhz
Werkende Voltagewaaier: 1.8 aan 5.5V
8 de Multiplicator X van de 8 enig-Cyclushardware
Drie Interne Oscillatoren: 31 kHz, 500 kHz, 16 Mhz
LCD Bestuurder
Tot 48 Segmenten en 192 Pixel
Aandrijvingslcd Comité op Slaapwijze
Programmeerbare LCD Timingsmodule
De Maateenheid van de lastentijd voor mTouch het Ontdekken
A/D convertor
12 beetjeresolutie
24 kanalen
Tien CCP/ECCP-Modules
Elf 8/16-beetje Tijdopnemer/Tegenmodules
Drie Analoge Comparateurs
Hardwareklok en Kalender In real time (RTCC)
Twee Hoofd Synchrone Seriële poortmodules
PIC18F86K90-I/PT Microcontroller van de BEELDreeks 64KB de FLITS80tqfp MCU artikelnummers met 8 bits van IC:
| Product | Apparatengewicht (G) | Het verschepen Gewicht (kg) | Loodtelling | Pakkettype | Pakketbreedte of Grootte | Het solderen Samenstelling |
| PIC18F86K90T-I/PTRSL | 0,3667 | 0,969167 | 80 | TQFP | 12x12x1mm | Matte Tin |
| PIC18F86K90T-I/PT | 0,3667 | 0,969167 | 80 | TQFP | 12x12x1mm | Matte Tin |
| PIC18F86K90-I/PTRSL | 0,3667 | 3.571429 | 80 | TQFP | 12x12x1mm | Matte Tin |
| PIC18F86K90-I/PT | 0,3667 | 3.571429 | 80 | TQFP | 12x12x1mm | Matte Tin |
Milieu & de Uitvoerclassificaties
| ATTRIBUTEN | BESCHRIJVING |
|---|---|
| RoHSstatus | ROHS3 volgzaam |
| Vochtigheidsvertrouwelijkheidsniveau (MSL) | 3 (168 Uren) |
| BEREIKstatus | Onaangetast BEREIK |
| ECCN | 3A991B1A |
| HTSUS | 8542.32.0071 |
Meer gelijkaardig Artikelnummer van de BEELDmcu Microchip:
| Product | De Grootte van het programmageheugen (KB) | Pin Count | RAM (bytes) |
| PIC18F65K90 | 32 | 64 | 2048 |
| PIC18F66K90 | 64 | 64 | 3828 |
| PIC18F67K90 | 128 | 64 | 3828 |
| PIC18F85K90 | 32 | 80 | 2048 |
| PIC18F86K90 | 64 | 80 | 3828 |
| PIC18F87K90 | 128 | 80 | 4096 |
Van de het apparatenmcu familie van de BEELDreeks de architectuur IC die voor verwijzing merken:
