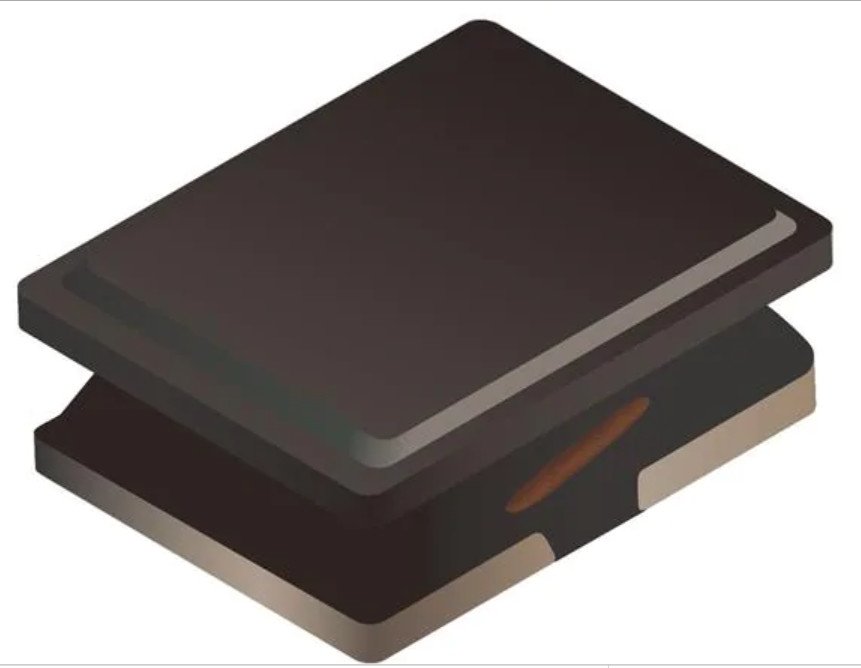

SRN2512-1R0M 1uH PCB Mount Ferriet Inductor Elektrische Inductor Half Afgeschermd
1uH PCB-montage ferrietinductor
,SRN2512-1R0M ferrietinductor
,Ferriet elektrische inductor
SRN2512-1R0M Vaste smoorspoelen 1uH 20% SMD 2512 draadgewonden halfafgeschermde PCB-montage ferrietstroominductoren
Toepassingen:
■DC/DC-converters
■ Notebookcomputers
■ Digitale videocamera's
■ HDD's
■ Mobiele telefoons
■ Televisies, LCD-schermen
Functies
■ Half afgeschermde constructie
■ Miniatuurformaat
■ Laag profiel: 1,2 mm
■ Inductiebereik: 0,24 tot 2,2 µH
■ Nominale stroom tot 4,7 A
■ RoHS-conform* en halogeenvrij
Algemene specificaties:
Bedrijfstemperatuur: -55 °C tot +125 °C (inclusief temperatuurstijging)
Opslagtemperatuur : -40 °C tot +85 °C
Weerstand tegen soldeerhitte:+260 °C gedurende 40 sec.
Temperatuurstijging:40 °C bij nominale Irms
Nominale stroom: Inductantie daalt 30 % bij Isat
| Stroominductoren | |
| Draad wond | |
| SMD/SMT | |
| Half afgeschermd | |
| Testfrequentie: | 1 MHz |
| 1 uH | |
| 20% | |
| 3.9 A | |
| 57 mOhm | |
| 3.9 A | |
| - 55 C | |
| + 125 C | |
| 120 MHz | |
| Standaard | |
| PCB-montage: | |
| 2,5 mm | |
| 2 mm | |
| 1,2 mm | |
| Ferriet | |
| SRN2512 | |
| Sollicitatie: | Stroom |
| Merk: | Bourns |
| Kerntype: | Draad wond |
| Product type: | Vaste smoorspoelen |
| 2000 | |
| Subcategorie: | Inductoren, smoorspoelen en spoelen |
| Gewichtseenheid: | 0,001058 oz |
Elektrische specificaties @ 25 °C Bourns Onderdeelnr. Inductantie bij 1 MHz / 0,1 VQ (Ref.) Testfreq.(MHz) SRF (MHz) Min.DCR (Ω) Max.Irms (A) Isat L (μH) Tol.% (EEN)
SRN2512-R24M 0,24 20 7 1 330 0,024 4,7 8,0
SRN2512-R33M 0,33 20 7 1 300 0,032 4,5 5,7
SRN2512-R47M 0,47 20 8 1 190 0,032 4,4 5,5
SRN2512-R68M 0,68 20 9 1 140 0,043 3,6 4,5
SRN2512-1R0M 1,0 20 10 1 120 0,057 3,5 3,9
SRN2512-1R5M 1,5 20 10 1 90 0,096 2,5 3,0
SRN2512-2R2M 2,2 20 11 1 80 0,102 2,3 2,7
SRN Semi-afgeschermde stroominductoren:
Bourns SRN Semi-Shielded Power Inductors zijn verkrijgbaar in verschillende verpakkingsgroottes die zijn ontworpen met behulp van semi-magnetische afschermingstechnologie.Deze inductoren bieden een halfafgeschermde constructie met een nominale stroomsterkte van 2,35 A tot 10 A en kunnen worden gebruikt voor DC/DC-converters, notebooks, digitale video, camera's, HDD's, mobiele telefoons, televisies, LCD-schermen en nog veel meer.De SRN-serie biedt effectieve magnetische afscherming en straalt minder straling uit in vergelijking met niet-afgeschermde inductoren.Bourns SRN semi-afgeschermde stroominductoren bieden ook kostenbesparingen in vergelijking met conventionele ferrietschildinductoren van vergelijkbare grootte.De Semi-Shielded Power Inductor SRN Design Kit bevat de SRN3015, SRN6045 en SRN8040 serie producten met in totaal 32 onderdeelnummers (vijf per elk onderdeel).De kit biedt inductantiebereiken van 1µH tot 100µH en een nominale rms-stroom van 0,29A tot 7,8A.
