ALDP105W LD-P Elektromechanisch relais SPST 5V DC-vermogensrelais
ALDP105W LD-P
,SPST 5V DC-vermogensrelais
,ALDP elektromechanisch relais

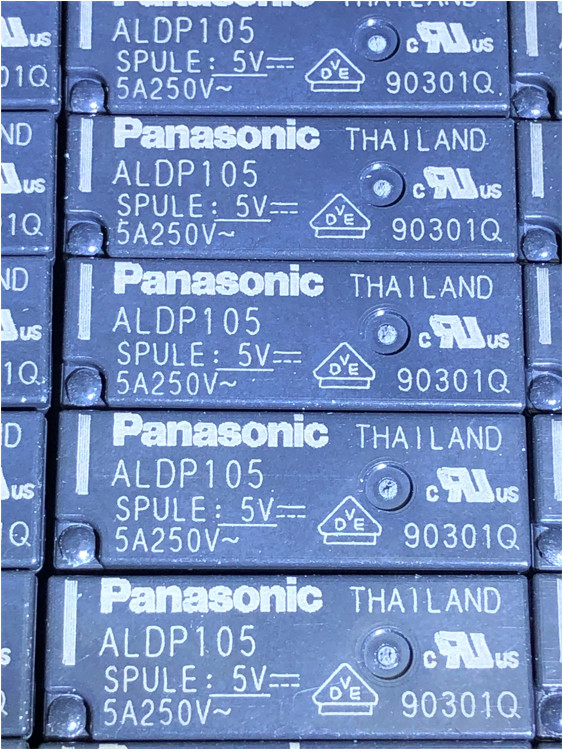

ALDP105W LD-P Elektromechanisch relais ALDP-serie SPST PCB-vermogensrelais voor algemeen gebruik Elektronische componenten van Panasonic
Elektromechanisch relais ALDP-serie SPST Vermogensrelais voor algemeen gebruik ALDP105W Elektronische componenten van Panasonic
Slank (6,9 mm), 1 vorm A 5 A, vermogensrelais LD-P relais
Toepassingen:
Ketels, Warmwatertoestellen
Airconditioner, Luchtverhitters
Koelkast
Microgolfovens
Functies:
Nominaal schakelvermogen: 5 A 277 V AC
Omgevingstemperatuur: -40 tot +85°C
Uitstekende hittebestendigheid en trackingprestaties
Compact formaat: 6,9 mm (B) X 20,2 mm (L) X 14,9 mm (H)
Relais voor algemeen gebruik SPST-NO (1 Form A) 5VDC Coil Through Hole Specificatie:
| Onderdeel nummer | ALDP105W |
| EU RoHS | Meewerkend |
| ECCN (VS) | EAR99 |
| Onderdeelstatus | Actief |
| HTS | 8536.49.00.50 |
| Automobiel | Nee |
| PPAP | Nee |
| Contact Arrangement | SPST-NR |
| Contact Formulier | 1 formulier A |
| DC-spoelspanning (V) | 5 |
| Spoelstroom (mA) | 40 |
| Spoelweerstand (Ohm) | 125 |
| Isolatieweerstand (MOhm) | 1000 (min) |
| Maximale contactweerstand (mOhm) | 100 |
| Maximale ophaalspanning | 3.75VDC |
| Minimale uitvalspanning | 0.25VDC |
| Maximale AC-schakelspanning (V) | 277 |
| Maximale schakelstroom (A) | 5 |
| Maximaal schakelvermogen | 1.385kVA |
| Werktijd (ms) | 10 |
| Vrijgavetijd (ms) | 10 |
| Elektrische levensduur (bewerkingen) | 200000 |
| Mechanische levensduur (bewerkingen) | 5000000 |
| LED-indicator | Nee |
| Druk op om te testen | Nee |
| Spoelonderdrukkingsdiode | Nee |
| Relais constructie | Niet-vergrendelend |
| Montage | Doorgaand gat |
| Beëindigingsstijl | PC-pin |
| Aantal klemmen | 4 |
| Minimale bedrijfstemperatuur (°C) | -40 |
| Maximale bedrijfstemperatuur (°C) | 85 |
| Productgewicht (g) | 4 |
| Productlengte (mm) | 20.5 |
| Productdiepte (mm) | 7.2 |
| Producthoogte (mm) | 15.3 |
| Basis onderdeelnummer | ALDP105 |
Waarschuwingen voor het gebruik van LD-P-relais:
Maximaalaangelegde spanning en temperatuurstijging Correct gebruik vereist dat de nominale spanning op de spoel wordt gedrukt.Merk echter op dat als een spanning groter dan of gelijk aan de maximaal aangelegde spanning op de spoel wordt aangelegd, de spoel kan verbranden of zijn lagen kort kunnen worden vanwege de temperatuurstijging.Overschrijd bovendien het in de catalogus vermelde bereik van de bruikbare omgevingstemperatuur niet
